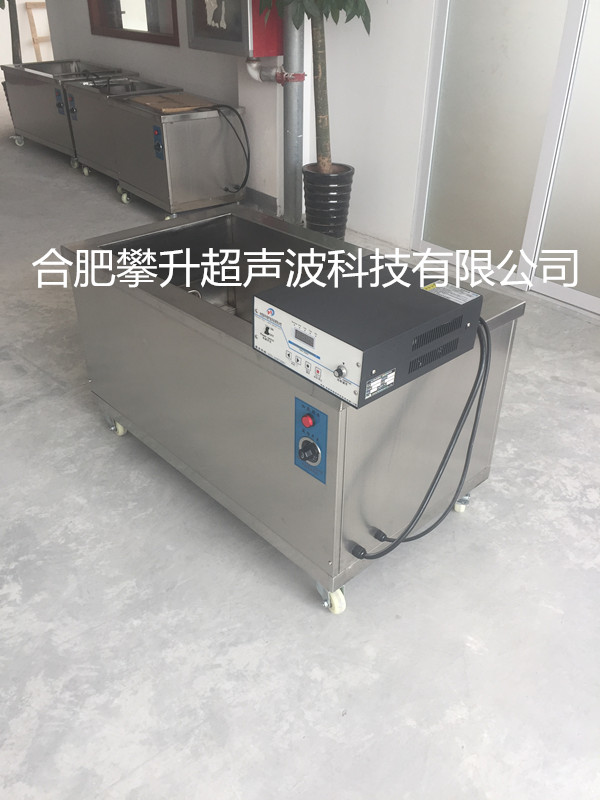

 一、 設備名稱：單槽超聲波清洗機
二、 設備型號：PS-1045
清洗要求：
1 去除掉工件上的異物、油污、塵埃等污濁附著物，保障后續工作生產出優質產品；
2 確保清潔度，不變形、不劃傷。
三、 清洗介質：水基清洗劑
四、 清洗工藝：
序號 工序方法 超聲功率 清洗節拍 加熱功率 溫控范圍 備注
1 超聲波清洗 2700W/28KHZ ----分鐘 4KW 室溫-100℃
五、 設備主要技術要求：
1. 結構組成
清洗機主要有超聲波發生器，換能器，清洗槽，自動溫控加熱系統，架構，控制系統等組成
2. 設備描述
該設備是有一個不銹鋼材質制作的，超聲波清洗槽組成。設置單獨溫控系統，單獨排水閥門。
3. 主要技術參數及功能
1. 超聲波清洗槽
槽體內槽尺寸：L1000*W500*H380 (mm)
超 聲 波：底振，共45只換能器，每只超聲波換能器功率60W,總功率2700W，10%-100%超聲波功率連續可調，頻率28KHZ。加熱功率：4000W 自動溫控加熱系統，室溫-100℃連續可調
材料為進口304#不銹鋼，不銹鋼厚度為2.0mm
攀升超聲波清洗機特點： 采用分塊分區控制，即發生器內部超聲波發振板、超聲波晶體板、電容板等都采用插拔式安裝分塊控制，另配雙散熱系統，使得故障率降至最低，即使出現故障也極易排除，外行人士都可以自行更換內部任何配件，拔出來插進去即可，操作簡單。
1、 采用微電腦控制和數字頻率合成技術，頻率自動跟蹤調節；
2、 數顯超聲功率、連續可調節，使用更靈活方便；
3、 設計定時系統，工作時間數顯，可調節；
4、 具有掃頻功能，掃頻速度和掃頻寬度數字化調整，有效保護鋼板；
5、 設置PLC遠程控制接口，方便與其它控制設備的連接；
6、 恒功率輸出穩定技術，不受電壓及負荷影響，保護設備；
7、 全觸摸人性化按鍵控制，調試操作方便快捷。
更高效，更環保，輸出有用功率達98%以上。
型號 頻率 超聲波功率 加熱功率 內槽尺寸 外形尺寸 溫度
PS-1015 28/40(KHZ) 900 2000 500x300x300 700x500x550 常溫-100℃
PS-1020 28/40(KHZ) 1200 4000 600x400x380 760x560x650 常溫-100℃
PS-1025 28/40(KHZ) 1500 4000 650*450*380 810x610x650 常溫-100℃
PS-1030 28/40(KHZ) 1800 4000 700x500x500 860x660x750 常溫-100℃
PS-1040 28/40(KHZ) 2400 4000 800x500x350 960x660x620 常溫-100℃
PS-1045 28/40(KHZ) 2700 4000 1000x500x380 1160x660x650 常溫-100℃ |
